Ưu điểm Hệ thống nước nóng năng lượng mặt trời công nghiệp

  • Hệ thống có nhiệt độ trung bình khoảng 50 đến 95 độ C – tùy theo yêu cầu của từng dự án
  • Tiết kiệm năng lượng, không ô nhiễm môi trường, không sử dụng nhiên liệu
  • Sử dụng nước nóng nhanh và không phụ thuộc vào điều kiện thời tiết (Với các hệ thống có tích hợp bơm nhiệt hoặc điện trở dự phòng)
  • Hệ thống module ống chân không / tấm ống lõi đồng / tấm phẳng – đáp ứng mọi yêu cầu về nhiệt độ và áp suất làm việc
  • Với loại tấm ống lõi đồng / tấm phẳng - vẫn hoạt động bình thường ngay trường hợp bể ống / kính
  • Lắp đặt theo dạng khối Module: Tấm và Bồn chứa riêng biệt
  • Chi phí vận hành và bảo dưỡng rất thấp
  • Hệ số an toàn cao cho việc đầu tư. Bảo hành 5 năm
  • Tuổi thọ tấm hấp thụ đến 15 năm

Lợi ích Hệ thống nước nóng năng lượng mặt trời công nghiệp

  • An toàn
  • Đảm bảo an toàn cho người sử dụng
  • Nhiệt độ trung bình của hệ thống cung cấp nước nóng sử dụng năng lượng mặt trời vào khoảng 50 đến 95oC
  • Giảm thiểu tối đa rủi ro và các sự cố về điện
  • Tiết kiệm
  • Tiết kiệm được rất nhiều chi phí cho nhiên liệu / tiền điện
  • Giảm chi phí vận hành bảo dưỡng thiết bị
  • Tiết kiệm diện tích (lắp đặt trên sân thượng và mái nhà)
  • Làm mát không khí bên trong (nếu lắp trên mái nhà) giúp giảm chi phí máy lạnh
  • Môi trường
  • Giảm lượng khí CO2 thải ra môi trường
  • Bảo vệ môi trường

Nguyên lý hoạt động - Hệ thống nước nóng năng lượng mặt trời tuần hoàn tự nhiên

Khi ánh nắng mặt trời chiếu rọi vào những ống thủy tinh chân không hoặc các tấm Panel thu nhiệt, với tính năng hấp thụ ánh nắng mặt trời cao, sẽ hấp thụ bức xạ ánh nắng mặt trời rồi chuyển hoá thành nguồn nhiệt năng. Sau đó với nguyên lý tỉ trọng nước lạnh lớn, tỉ trọng nước nóng nhỏ đã tự hình thành nên 1 vòng tuần hoàn tự nhiên (nước lạnh liên tục đi xuống, những ống chân không hoặc các tấm Panel hấp thụ nhiệt năng của ánh nắng mặt trời, tạo thành nguồn nước nóng đi ngược lên và lưu giữ trong bình chứa. Vòng tuần hoàn nước cứ thế chuyển động không ngừng, tạo cho nhiệt độ nước trong bình chứa liên tục tăng dần.

Nguyên lý hoạt động - Hệ thống nước nóng năng lượng mặt trời tuần hoàn cưỡng bức

Khi ánh nắng mặt trời chiếu rọi vào những ống thủy tinh chân không hoặc các tấm Panel thu nhiệt, với tính năng hấp thụ ánh nắng mặt trời cao, sẽ hấp thụ bức xạ ánh nắng mặt trời rồi chuyển hoá thành nguồn nhiệt năng. Khi nhiệt độ trên tấm thu cao hơn nhiệt độ trên bồn, hệ thống bơm đối lưu sẽ được kích hoạt để đưa nước nóng về bồn và nước lạnh lên tấm thu cho đến khi nhiệt độ trên tấm thu bằng nhiệt độ ở bồn thì bơm đối lưu sẽ ngắt. Hệ thống cứ thế hoạt động và nước trong bồn sẽ nóng dần lên.

Hệ thống tuần hoàn cưỡng bức thích hợp khi số lượng tấm thu lớn hoặc bồn để thấp hơn tấm thu.

Giải pháp

Giải pháp 1

  • Tấm thu năng lượng mặt trời
  • Bồn bảo ôn

Giải pháp 2

  • Tấm thu năng lượng mặt trời
  • Bồn bảo ôn
  • Điện trở dự phòng

Giải pháp 3

  • Tấm thu năng lượng mặt trời
  • Bồn bảo ôn
  • Bơm nhiệt dự phòng

Giải pháp 4

  • Tấm thu năng lượng mặt trời
  • Bồn bảo ôn
  • Điện trở dự phòng
  • Bơm nhiệt dự phòng

Giải pháp 5

  • Bồn bảo ôn
  • Điện trở hoặc / và Bơm nhiệt

CÁC THÀNH PHẦN HỆ THỐNG

Hệ thống nước nóng năng lượng mặt trời công nghiệp bao gồm những thành phần chính như sau. Tuỳ thuộc vào thiết kế của từng hệ thống mà các thiết bị được thay đổi hoặc bổ sung cho phù hợp

  • Hệ thống tấm thu năng lượng: Đây là thiết bị dùng để hấp thu năng lượng mặt trời chuyển hoá quang năng thành nhiệt năng. Tấm thu có 3 loại dạng tấm phẳng và ống chân không, và dạng ống chân không lõi đồng thu nhiệt
  • Bồn bảo ôn: Để chứa nước sau khi đã được làm nóng, đồng thời giữ nhiệt độ của nước lên tới 72h
  • Bơm tuần hoàn nước cho hệ tấm thu: Tuần hoàn nước cho hệ tấm thu và bồn bảo ôn ( chỉ dụng trong hệ thống tuần cưỡng bức)
  • Hệ thống gia nhiệt bổ sung / dự phòng: Bù nhiệt trong trường hợp bức xạ mặt trời. Có hai phương án bù nhiệt thông dụng là Bơm nhiệt (Heat Pump) hoặc điện trở
  • Tủ điều khiển: Điều khiển hoạt động của hệ thống hoàn toàn tự động
  • Ngoài ra hệ thống có thể bao gồm: Bơm tăng áp, bơm hồi, van điện từ hồi,…

Hệ thống cơ bản

  • Hệ thống nước nóng tập trung công nghiệp loại tấm ống chân không
  • Hệ thống nước nóng tập trung công nghiệp loại tấm phẳng

Tấm thu nhiệt

  • Tấm thu nhiệt ống chân không MGS-VC1850
  • Tấm phẳng thu nhiệt MEGASUN
  • Tấm thu nhiệt ống chân không lõi đồng

Bồn bảo ôn

  • Bồn bảo ôn Inox không chịu áp – dòng OHWT
  • Bồn bảo ôn Inox chịu áp – dòng CHWT

Bộ điều khiển

  • Bộ điều khiển gia nhiệt MGS-RT
  • Bộ điều khiển điện trở gia nhiệt, bơm đối lưu MGS-CR
  • Bộ điều khiển điện trở gia nhiệt, bơm đối lưu, bơm hồi MGS-CRF

Dự án đã thực hiện

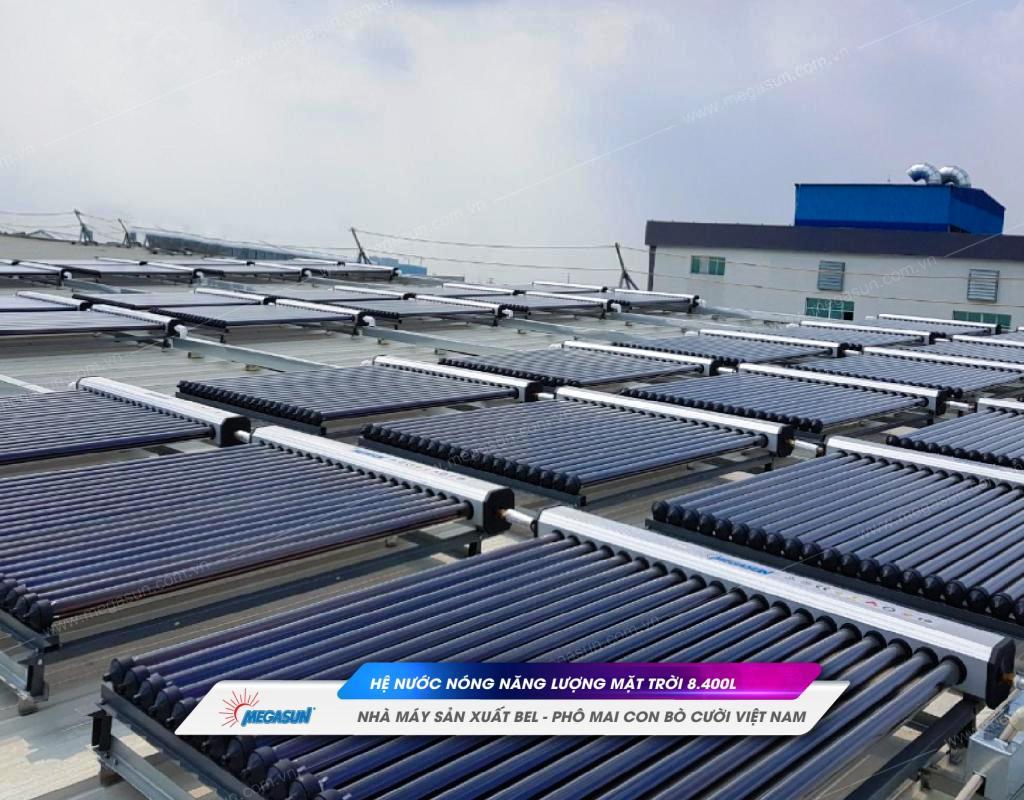

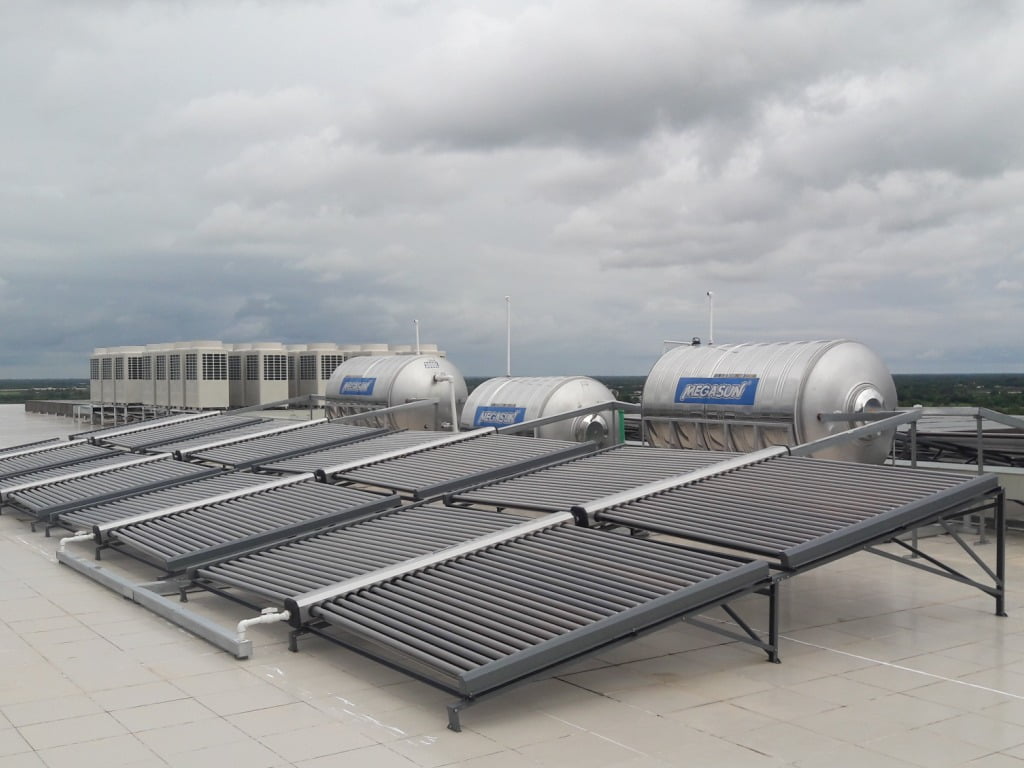

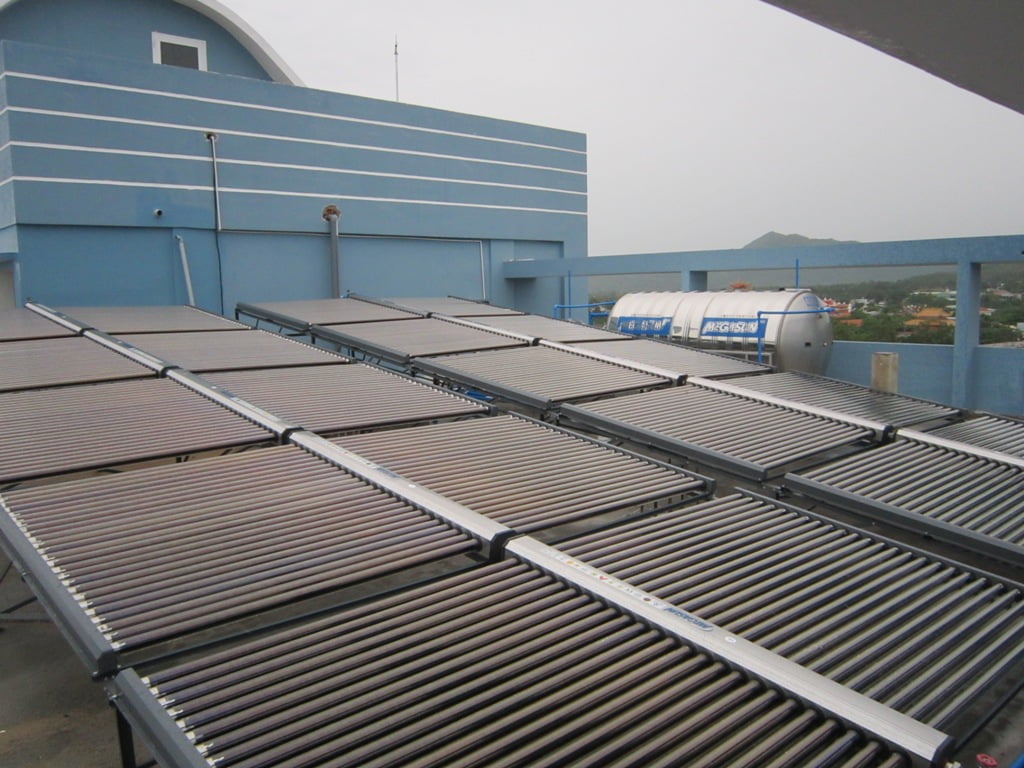

Hệ thống nước nóng tập trung công nghiệp loại tấm ống chân không

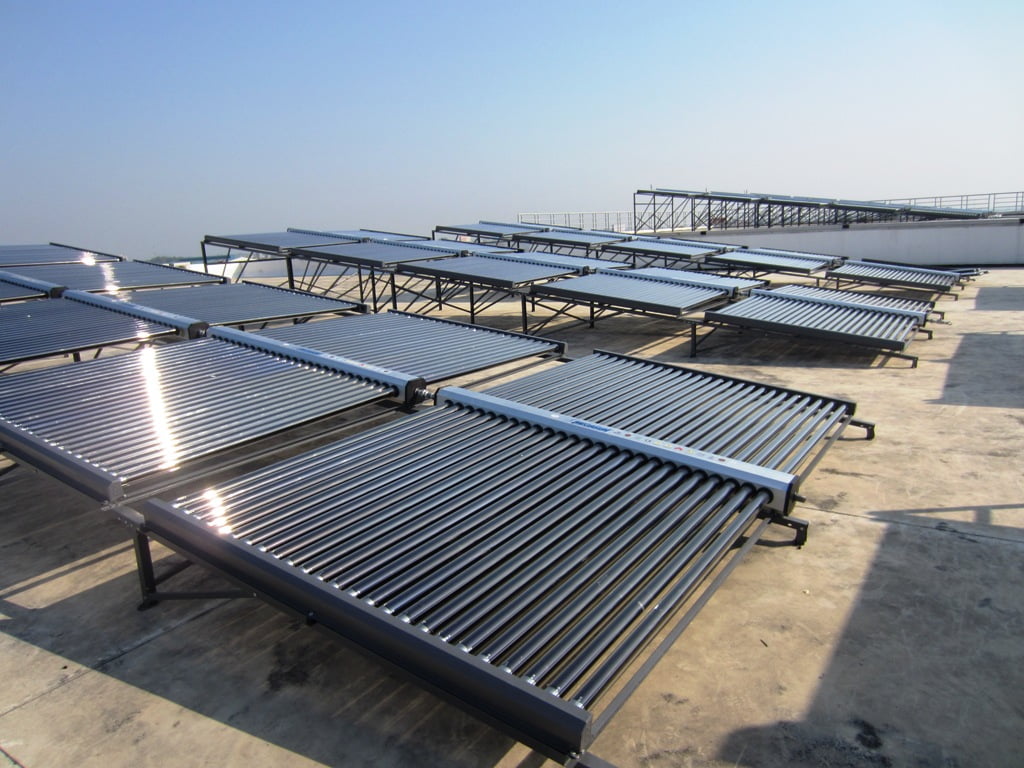

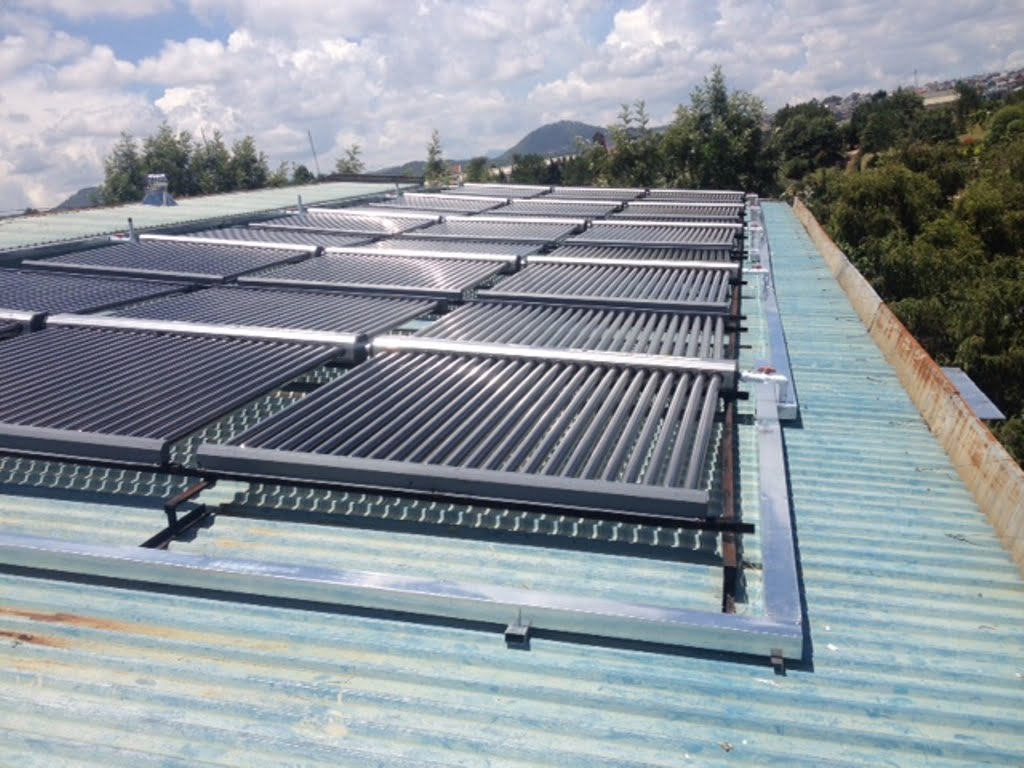

Hệ thống nước nóng tập trung công nghiệp loại tấm ống chân không

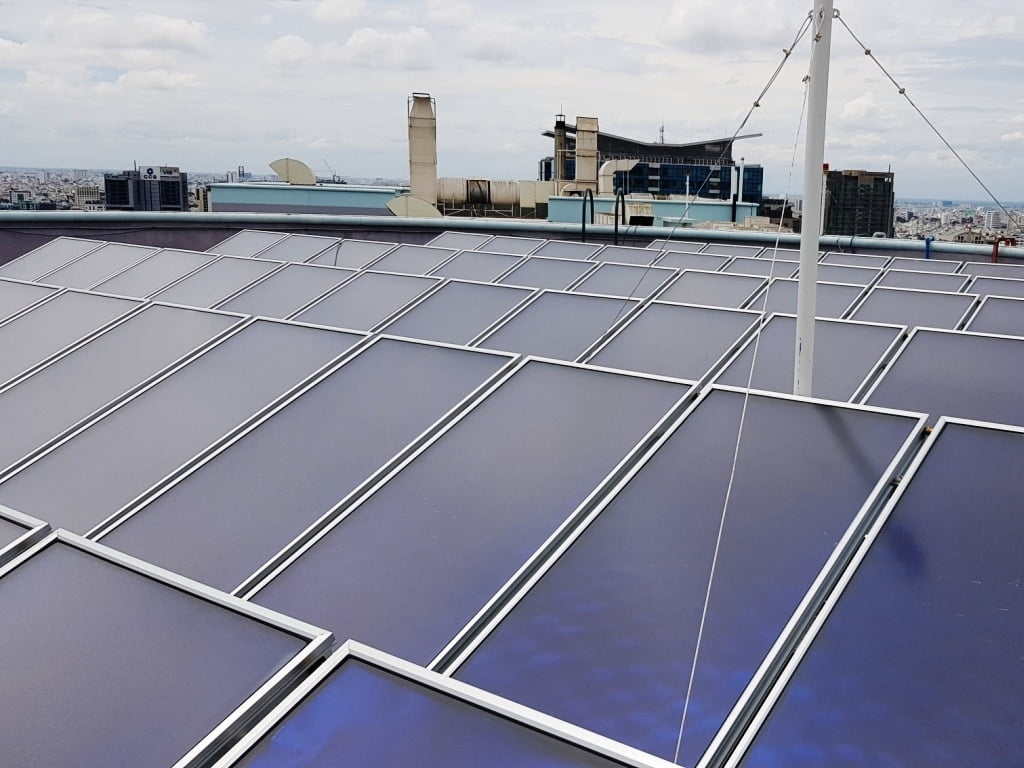

 Hệ thống nước nóng tập trung công nghiệp loại tấm phẳng

Hệ thống nước nóng tập trung công nghiệp loại tấm phẳng
